DIK-1150 デジタル実容積測定装置

PDFカタログ

デジタル実容積測定装置は特許を取得しています。
[特許第4565041号]


● 簡単
従来のアナログ測定器のデザインと機能を一新した土壌物理性測定装置で、測定は試料を入れてボタンを押すだけで、簡単に土壌の体積を0.1mlまで測定がで きます。
測定結果はデジタル表示され、データを最大1000データ記録・保存することができます。
操作画面はわかりやすいカタカナ表示を採用、試料室のフタの閉め忘れ防止や校正時のテストピースの入れ間違い防止等、各種エラー表示機能を搭載して確実な測定を手助けします。

*海外向けには英語表示機種を別途用意しています。

● 便利
また、同時に発売する専用のデータ解析ソフトウエア Daiki Location Manager(DLM)ソフトウエアで、測定データをPCにダウンロードできます。データはテキスト形式なので、表計算ソフトにもすぐに利用できます。
DLMは測定土壌の採取地点の位置情報をGPSがなくてもデジタル地図上にアイコン化して記録・表示できるGIS機能を備えていて、測定した日時と測定データと位置情報を統合して解析できます。

● 多彩な機能
DLMソフトウエアでは、測定試料の採取地点をデジタル地図上に登録することができます。また、登録地点はアイコン表示され地図上からもデータを呼び出すことが可能です。
さらに、実容積測定で必要な試料重量の測定は、オプションの電子天びんを使用することで簡単に重量測定データもPCに取り込むことができます。
また重量測定データを入れることで土壌の三相に係る物理量はDLMソフトウエアで自動計算し、さらに測定試料毎のレポート作成も簡単にできます。
デジタル実容積測定装置は12Vバッテリーで屋外でも使用できます。

仕 様
測定対象土 壌
外形寸法約幅350mm×奥行き300mm×高さ180mm
測定範囲0~100ml (=100cm3)
最小目盛0.01ml (=0.01cm3)
再現性±0.5%以内F.S. 25℃
(気圧・温度一定条件下にて)
重 量12.5Kg(ケース含む、本体のみ約7kg)
電 源AC100V または DC12V
表示部LCD 20桁×4行(バックライト付き)
表示言語日本語(カタカナ)
動作温度範囲5℃~40℃
動作湿度範囲90%以下(結露なきこと)
内部保護防塵構造
シリアル通信8ピンコネクタシリアル通信ポート付
通信速度 19200bps
機 能
自動校正機能付属テストピースによる体積自動校正機能
データ保存最大1000件データ保存可能
測定日時情報(西暦・月・日・時・分)
メモリNo. 自動付加機能
 *手動で任意記号付加も可能
時計機能手動補正機能あり(バックアップ電池内蔵)
データ表示保存データを呼出し表示(メモリーNo.順に表示)
データ整理保存データから任意データの削除が可能
通 信保存データから任意データの削除が可能
データ整理全測定データを専用解析ソフトでPCへ転送
データ保存形式テキスト形式(CSVファイル)
保存ファイル名型式_メモリNo._緯度_経度.CSV

データ解析ソフトウエア (DAIKI Location Manager DLM)

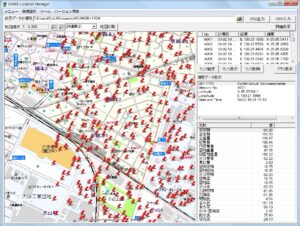

メイン画面
(上記データは見本であり実際の測定データではありません。)

デジタル実容積測定装置対応のデータ解析ソフトウエアは多彩な機能を装備しています。


● 試料採取地点と測定データ表示(メイン画面)

<主な機能>
① 測定サンプル採取地点をアイコンで表示
② 選択データのアイコンを色分けして表示(選択データのアイコンは黄色で表示)
③ 選択データの内容表示
④ 測定データ詳細表示
⑤ 地図のズーム(拡大・縮小)
⑥ データ保存ホルダーを開く
⑦ 地図の縮尺
⑧ 地図の印刷
⑨ リンク設定
⑩ グラフ表示

三相データのグラフ表示画面

● 測定データの詳細表示

<主な機能>
① データ表示と追記(備考データ入力可能)
② 三相に関する自動計算の機能(必要項目を入れて再計算ボタンを押す)
③ 試料採取地点の入力(地点修正ボタンを押す)

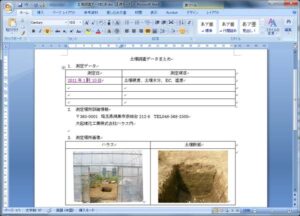

リンク設定 (Wordファイルを設定した場合)

● リンク設定

<主な機能>
① 試料採取地点情報を、別ファイルで作成しておき、データとリンクできる機能。
② 画像データや、過去の調査履歴などのリンクが可能。
③ 必要な情報を、いつでも呼び出すことが可能
