ソイルペッカー(近日発売予定)NEW!

PDFカタログ問い合わせ

ソイルペッカー(近日発売予定)
ソイルペッカー(近日発売予定)
ソイルペッカー(近日発売予定)
ソイルペッカー(近日発売予定)
ソイルペッカー(近日発売予定)
ソイルペッカー(近日発売予定)
ソイルペッカー(近日発売予定)
ソイルペッカー(近日発売予定)
ソイルペッカー(近日発売予定)
ソイルペッカー(近日発売予定)
ソイルペッカー(近日発売予定)
ソイルペッカー(近日発売予定)
ソイルペッカー(近日発売予定)
ソイルペッカー(近日発売予定)
ソイルペッカー(近日発売予定)
ソイルペッカー(近日発売予定)
ソイルペッカー(近日発売予定)
ソイルペッカー(近日発売予定)

製品概要

一般社団法人NB研究所と共同開発!特許出願中!
ベントナイト砕石NB工法斜面、法面敷設時の品質管理を目的に開発!
・軟弱地盤、トラフィカビリティのindexに適用することが可能!
・道路土工指針で示されているコーン指数と極めて高い相関性あり!



主な用途

・軟弱地盤、宅地簡易踏査に!
ベントナイト砕石NB工法品質管理に!
・法面斜面踏査に!
・トラフィカビリティ判定に!



特長

・盛土法面、狭隘部における締固め指数出力
・ポータブルコーン、キャスポルと相関!
・トラフィカビリティ、宅地軟弱地盤などの判定!

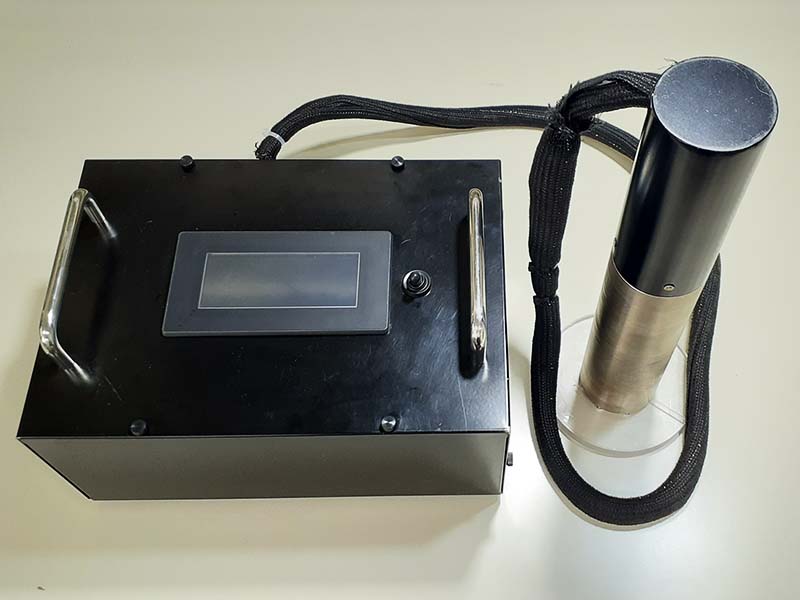

貫入装置仕様
先端コーン形状φ12×40mm円錐形
先端コーン材質SUS440C焼き入れ
貫入力最大300N
貫入速度最大5mm/sec(500Hz)
寸法最大φ120D×330H
重量約2.1kg



制御装置仕様
制御パネルタッチパネル
保存データ
貫入力分解能0.1N
貫入距離分解能1mm
貫入装置設置角度(XY)分解能0.1°
測定名称任意入力
測定日時年/月/日/時/分/秒
バッテリー12V100Wh(測定1300回程度)
充電電圧AC100V
寸法300W×210D×130H(突起含まず)
重量約3.5kg

トラフィカビリティ

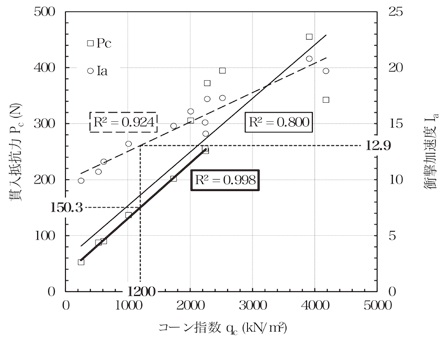

・Pc-qc-la相関グラフ解説
グラフをクリックすると別画面で開きます

ソイルペッカー出力値Pc≦260N以下ではR2=0.998と非常に高い相関性が認められ、日本道路協会「道路土工指針」建設機械(ダンプトラック)の走行に必要なコーン指数qc=1200kN/m2以上に対し、衝撃加速度はla=12.9同ソイルペッカー出力値Pc=150.3Nを示し、トラフィカビリティ測定に極めて有効であることが示されました。
(実施機関:一般財団法人地域地盤環境研究所
